一. 硬件

主芯片采用TI的CC2652P方案为基础，这个方案有成型的模块，国外对于协调器上的应用，相当火。usb部分使用用通用性强的CH340C，port配置：/dev/ttyUSB0，可以接入homeassist的zha或者Zigbee2MQTT。采用双面贴片设计，器件采用常规的0603，考虑到大家会自己手动焊接，器件太小，不方便。效果图如下：

此版本可以使用外壳有两种。

A、椭圆款（最终产品样子）

B、常见款（大家常见款式）

二. 内部结构图实例

三. 特点

• 按规范的开源标准设计，支持标准的固件刷新。
  • LED绿：GPIO6
  • LED红：GPIO7
  • BSL：GPIO15

• 支持BSL，可以直接USB升级固件

• 支持协调器固件、路由固件任意刷

四. 原理图

五. PCB图-3D

软件开源固件已经成熟稳定，无需更改，可以直接使用，亲测好用

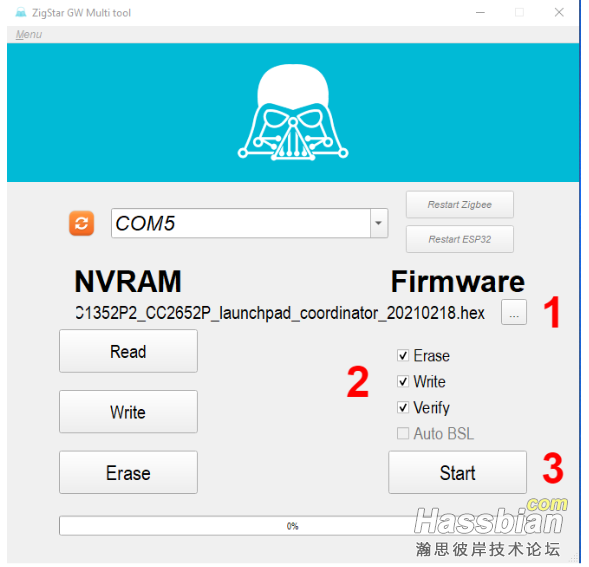

软件烧录工具
https://zig-star.com/radio-docs/zigstar-multi-tool/

固件下载地址：

https://github.com/Koenkk/Z-Stac ... inator_20230507.zip

此zigbee参考项目：

https://github.com/mercenaruss/zigbee-stick-v4.git

https://github.com/egony/cc2652p_cc1352p_RF-STAR.git

淘宝拍的链接：

https://item.taobao.com/item.htm?ft=t&id=743454459996
