前言

wgnetzg这个型号是跟xyzreo大佬商议后命名。本产品不出POE版本！！！如果有需要，自行DIY

一、通用zigbee网关的由来

之前推出Usb版的协调器后，大家一直在问网络版，前段时间终于有点空闲时间，顺手画了一个。至于外壳等，都是国内常见的。

那网络版方便在哪？

A、不再局限于Usb口：不用担心接触不良，供电不足等各种特殊情况。

B、方便布线：基于网线和wifi，比较方便家庭进行灵活安排。

C、使用xyzroe大佬的固件：支持OTA，可方便在线更新固件。

以下展示一下效果：

通用zigbee网关：源自zigstar的Universal ZigBee Gateway的名称，本人觉得较合理，所以直接中文翻译

二、原理图及PCB效果

原理图

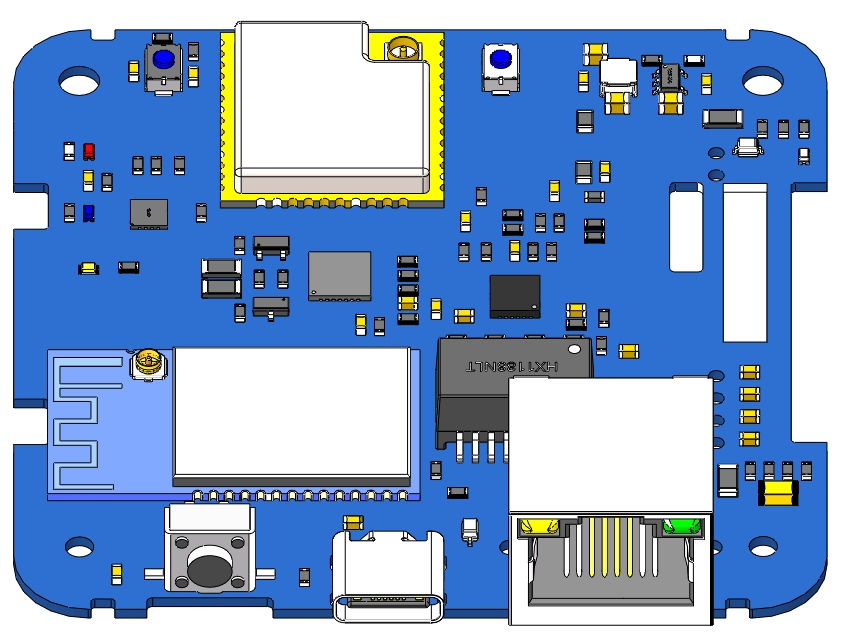

PCB效果图

三. 使用方法

• 建议先在常规里面更改一下时区Asia/Shanghai，其他配置看个人喜好
• 在Zibgee页面中的配置生成器中复制红框内的信息。注意不要更改波特率、我测试发现更改后Z2M运行不起来

• 在加载项商店内下载Zigbee2MQTT并进入配置
• 在serial编辑栏中粘贴刚才复制的信息，并根据芯片类型填写适配器信息，
  • 常见的TI的芯片（Texa Instrument）：zstack
  • 芯科（Silicon）：ember
  • 还可能是deconz，zigate或者zboss
  • 教程所用为zstack类型，（二行前面都不能有空格）输入正确前面竖线为蓝色，点击下面的保存

• 日志信息，启动速度取决于设备的数量以及自动化的数量，设备越少启动速度越快。下图就是只有一个已配对设备，没有任何自动化的启动速度

四. 烧录方法

如果下载不了，请使用科学

• 将烧录线连接电脑和Zigbee网关

• 打开烧录网站，选择烧录版本点击INSTALL

• 选择串口,点击链接,选择INSTALL XZG FIRMWARE，确认无误后点击INSTALL

待安装完后将网线插到Zigbee网关上

• 点击LOGS & CONSOLE进入串口信息页面中，查找IP地址并访问该地址

• 左侧导航栏找到网络，关闭DHCP服务，填入IP地址和网关。网关需要梯子功能访问GITHUB，如不操作此步骤无法安装zigbee模块固件

• 左侧导航栏找到工具选择固件升级页，选择更新CC2652固件的显示可用固件，找到最新版点击安装即可，本教程使用版本为20240710

• 进入下载，如果卡在时间较长，排除没有使用梯子的情况下，重新刷新一下重复步骤7即可

五. 福利

前些天有论坛里的人提出来，可以自己DIY，于是我把PCB的STL文件也提供出来，方便大家玩“变形记”

普通版PCB

https://fw.wghaos.com/other/wgnetzg/universalzigbeegatway.stl

POE版PCB

https://fw.wghaos.com/other/wgnetzg/universalzigbeegatway_poe.stl
